Manuel du conducteur Opel Meriva / Soins du véhicule / Circuit électrique / Boîte à fusibles du compartiment moteur

La boîte à fusibles se trouve à l'avant

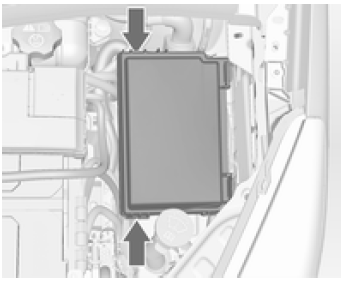

La boîte à fusibles se trouve à l'avant gauche du compartiment moteur.

Détacher le couvercle, le soulever et l'enlever.

Après avoir remplacé des fusibles défectueux, refermer le couvercle de boîte à fusibles et l'encliqueter en appuyant.

Si le couvercle de boîte à fusibles n'est pas correctement fermé, des dysfonctionnements peuvent survenir.


N

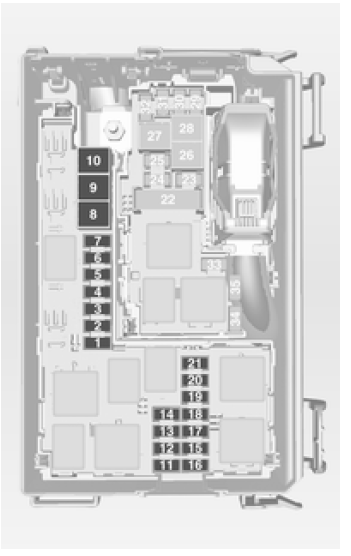

Circuit électrique

1 Démarreur
2

-

3 Filtre à carburant, refroidissement
4 Avertisseur sonore
5 Borne 30
6 Module de commande de moteur, unité de commande de transmission
7 Feu antibrouillard
8 Refroidissement du moteur
9 Refroidissement du moteur
10 Pompe à vide
11 Allumage, préchauffage
12 Réglage de portée des phares
13 Système de climatisation, borne 15
14 Unité de commande de transmission
15 Feu de route droit
16 Feu de route gauche
17 Module de commande du moteur
18 Module de commande du moteur, borne 15
19 Airbag
20 Module de commande du moteur
21 Module de commande du moteur, borne 87


N

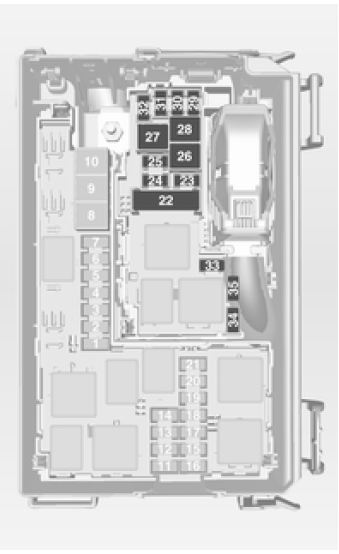

Circuit électrique

22 Frein de stationnement électrique
23 Kit de réparation des pneus
24 Pompe à carburant
25 ABS
26 Lunette arrière chauffante
27 ABS
28 Soufflerie
29 -
30 Système de climatisation
32 Lève-vitre avant gauche
32 Lève-vitre avant droit
33 Chauffage des rétroviseurs
34 ABS
35 Airbag
