Opel Meriva: Dispositif d'attelage

Rangement de la barre d'attelage amovible

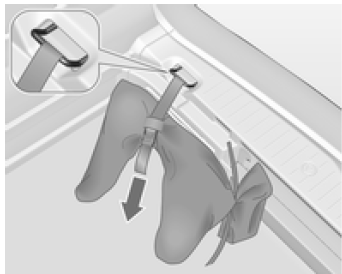

Le sac avec la barre d'attelage est rangé dans le compartiment de rangement arrière sur le plancher.

Acheminer la sangle à travers l'anneau d'arrimage et serrer la sangle pour fixer le sac.

Montage de la barre d'attelage amovible

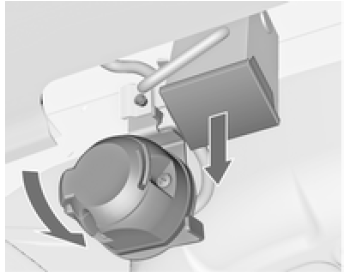

Désencliqueter et rabattre la prise vers le bas. Enlever le bouchon de l'ouverture de barre d'attelage et l'engager.

Contrôle du serrage de la barre d'attelage

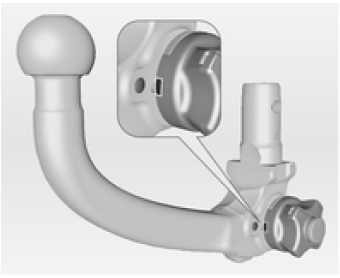

• La marque rouge du bouton rotatif doit se trouver en face de la marque verte de la barre d'attelage.
•  Le jeu entre le bouton rotatif et la barre d'attelage doit etre d'environ 5 mm.

Sinon, la barre d'attelage doit etre serree avant d'etre inseree :

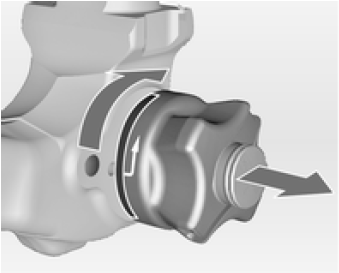

Sortir le bouton rotatif et tourner à fond dans le sens horaire.

Insertion de la barre d'attelage

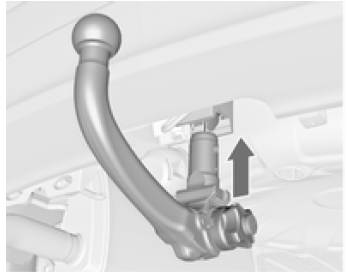

Insérer la barre d'attelage serrée dans le logement et pousser fermement vers le haut jusqu'au déclic audible.

La poignée rotative revient automatiquement en position initiale et repose sans jeu contre la barre d'attelage.

Attention Ne pas toucher la poignée rotative lors de l'insertion.

Verrouiller la barre d'attelage en tournant la clé dans le sens horaire. Enlever la clé et fermer le volet de protection.

Oeillet pour câble de rupture d'attelage

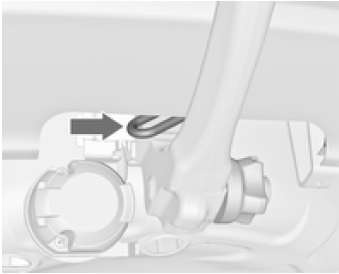

Attacher le câble de rupture d'attelage à l'oeillet.

Contrôler que la barre d'attelage est montée correctement

• La marque verte du bouton rotatif doit se trouver en face de la marque verte de la barre d'attelage.
•  Il ne doit pas y avoir de jeu entre la poignee rotative et la barre d'attelage.
• La barre d'attelage doit etre engagee fermement dans le logement.
•  La barre d'attelage doit etre verrouillee et la cle doit etre retiree.

Attention L'utilisation d'une remorque est uniquement autorisée quand la barre d'attelage est correctement montée. Si la barre d'attelage n'est pas engagée correctement, prendre contact avec un atelier.

Dépose de la barre d'attelage

Ouvrir le volet de protection et tourner la clé dans le sens horaire pour déverrouiller la barre d'attelage.

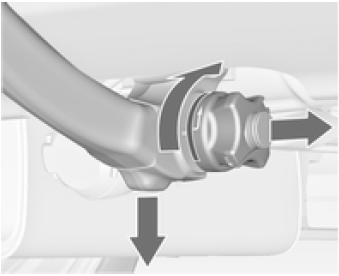

Sortir la poignée rotative et tourner à fond dans le sens horaire. Tirer la barre d'attelage vers le bas pour la sortir.

Insérer le bouchon dans l'ouverture.

Rabattre la prise.
